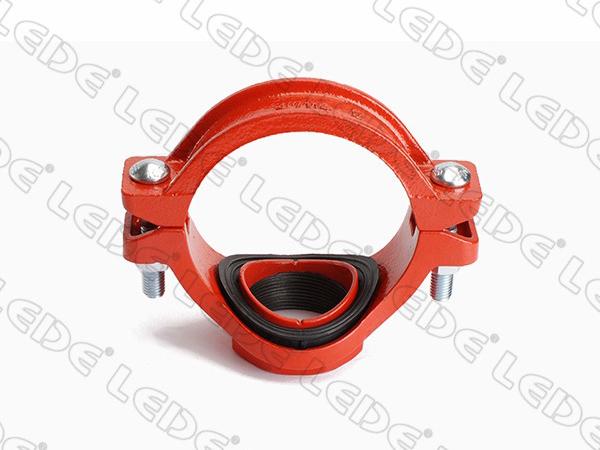

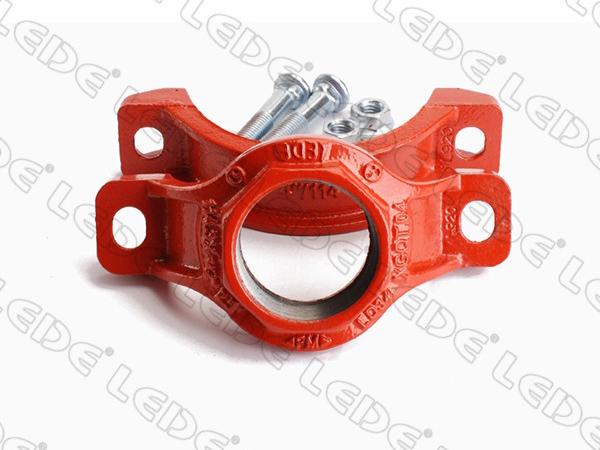

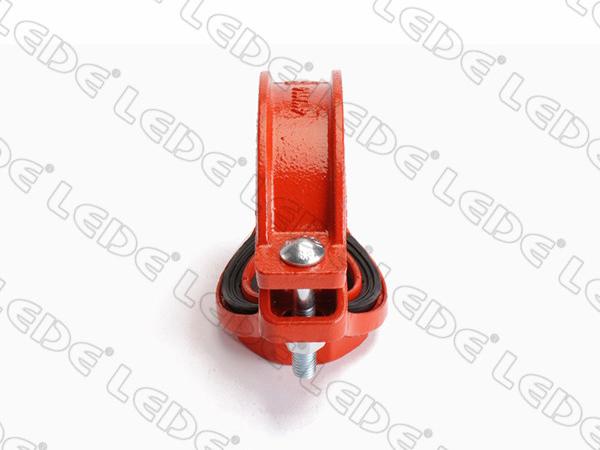

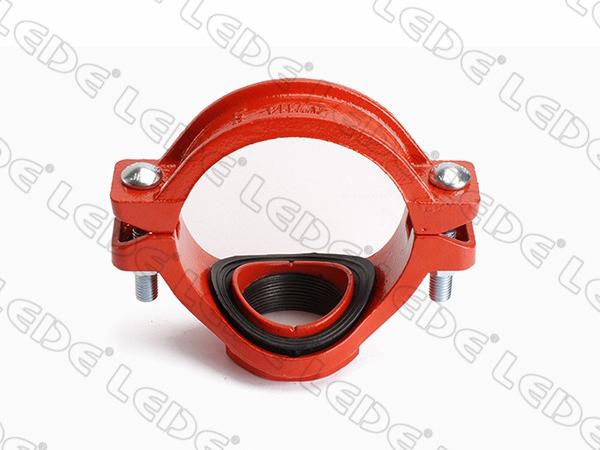

تي ربط ميكانيكي مقلوظ

Threaded Mechanical Tee

  • تي ربط ميكانيكي مقلوظ
  • تي ربط ميكانيكي مقلوظ
  • تي ربط ميكانيكي مقلوظ
  • تي ربط ميكانيكي مقلوظ

نبذة عن المنتج
يستخدم تي الربط الميكانيكي من الوصلات عوضاً عن وصلات الصب للتدفق الكامل. تي ربط ميكانيكي لنظام المواسير المقلوظ مشكل بالصب من حديد الزهر (الدكتال) في نصفين متساوين: واحد هو المخرج والأخر هو الشريط.

يتم حفر ثقب كبير الحجم أو قطع الأنبوب في موقع التفرع أو الجهاز المطلوب. يتم تجميع تي ربط ميكانيكي حول الأنبوب، تموضع الطوق داخل الفجوة، ويتم إرفاقها بحشية المطاط المحكمة المناسبة لأنظمة الأنابيب الخاصة. ومن ثم يتم تثبيت البراغي، وهذا يجعل من التفرع أكثر إحكاماً.

تم تصميم تي الربط الميكانيكي للتوصيل المباشر لنظام الأنابيب. فتحات التوصيل مزودة بقلوظة الأنبوب الأنثى (FPT) أو الأنابيب المخددة (جروف). وصلات المواسير هذه توفر اليد العاملة المصممة لتوفير المرونة الممتازة وتوفر في التكلفة لأعمال المقاولات، من ناحية اليد العاملة والمواد.

لا تتطلب توفير اللهب لقطع فتحة الثقب أو تجميع بتي ربط ميكانيكي مقلوظ، وهذا ما يجعلها الخيار المفضل لسوق الصيانة، الأصلاح والفحص الشامل (MRO) والتزويد.

الخصائص
تركيبة حديد الزهر (الدكتال)
طلاء برتقالي خالي من الرصاص
تمتثل لمعايير ASTM A536
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

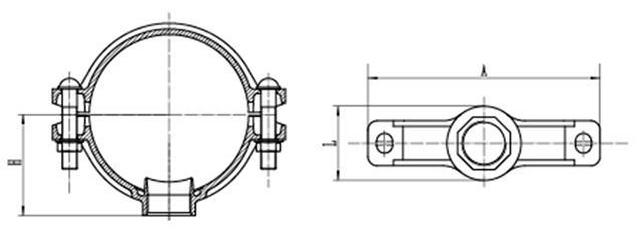

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
تي ربط ميكانيكي مقلوظ XGQT04
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي \ الصامولة أبعاد الثقب (mm) ضغط التشغيل Psi
A L H القياس (mm)
mm mm mm
50×15 60.3×21.3 120 54 50 3/8×2
(M10×50)
φ30 300
2x1/2 2.375×0.825
50×20 60.3×26.7 120 54 50 φ30
2x3/4 2.375×1.05
50×25 60.3×33.7 120 64 50 φ38
2×1 2.375×1.327
50×32 60.3×42.4 120 72 55 φ46
2x11/4 2.375×1.669
50×40 60.3×48.3 120 72 63 φ46
2x11/2 2.375×1.9
65×15 73×21.3 139 54 58 3/8×2-1/8
(M10×55)
φ30
21/2x1/2 2.375×0.825
65×20 73×26.7 139 54 58 φ30
21/2x3/4 2.875×1.05
65×25 73.0×33.7 139 65 60 φ38
21/2x1 2.875×1.327
65×32 73.0×42.4 139 72 60 φ46
21/2x11/4 2.875×1.669
65×40 73.0×48.3 139 79 60 φ53
21/2x11/2 2.875×1.9
65×15 76.1×21.3 139 54 58 φ30
21/2x1/2 3×0.825
65×20 76.1×26.7 139 54 58 φ30
21/2x3/4 3×1.05
65×25 76.1×33.7 139 65 60 φ38
21/2x1 3×1.327
65×32 76.1×42.4 139 72 60 φ46
21/2x11/4 3×1.669
65×40 76.1×48.3 139 79 60 φ53
21/2x11/2 3×1.9
80×15 88.9×21.3 155 59 66.5 φ30
3x1/2 3.5×0.825
80×20 88.9×26.7 155 59 66.5 φ30
3x3/4 3.5×1.05
80×25 88.9×33.7 155 64 67 φ38
3×1 3.5×1.327
80×32 88.9×42.4 155 72 67 φ46
3x11/4 3.5×1.669
80×40 88.9×48.3 155 79 67 φ53
3x11/2 3.5×1.9
80×50 88.9×60.3 155 90 67 φ64
3×2 3.5×2.375
100×25 108.1×33.7 167 76 76 1/2×2-5/8
(M12×65)
φ38
4×1 4.250×1.327
100×32 108.0×42.4 167 83 76 φ46
4x11/4 4.25×1.669
100×40 108.0×48.3 167 90 76 φ53
4x11/2 4.25×1.9
100×50 108.0×60.3 167 100 78 φ64
4×2 4.25×2.375
100×65 108.0×76.1 167 117 105 φ80
4x21/2 4.25×3
100×25 114.3×33.7 181 64 79 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 72 79 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 79 79 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 90 79 φ64
4×2 4.5×2.375
100×65 114.3×76.1 181 117 105 φ70
4x21/2 4.5×3
100×80 114.3×88.9 181 129 83 φ89
4×3 4.5×3.5
125×25 133.0×33.7 205 76 89 1/2×3
(M12×75)
φ38
5×1 5.250×1.327
125×32 133.0×42.4 205 83 89 φ46
5x11/4 5.25×1.669
125×40 133.0×48.3 205 90 89 φ53
5x11/2 5.25×1.9
125×50 133.0×60.3 205 100 89 φ64
5×2 5.25×2.375
125×65 133.0×76.1 205 117 114 φ80
5x21/2 5.25×3
125×80 133.0×88.9 205     φ92
5×3 5.25×3.5
125×25 139.7×33.7 212 76 93 φ38
5×1 5.5×1.327
125×32 139.7×42.4 212 83 93 φ46
5x11/4 5.5×1.669
125×40 139.7×48.3 212 90 93 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 93 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212 117 115 φ70
5x21/2 5.5×3
125×80 139.7×88.9 212     φ89
5×3 5.5×3.5
125×25 141.3×33.7 212 76 93 φ38
5×1 5.563×1.327
125×32 141.3×42.4 212 83 93 φ46
5x11/4 5.563×1.669
125×40 141.3×48.3 212 90 93 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 93 φ64
5×2 5.563×2.375
125×65 141.3×76.1 212 117 115 φ70
5x21/2 5.563×3
125×80 141.3×88.9 212     φ89
5×3 5.563×3.5
150×25 159×33.7 233 76 101.5 9/16×3
(M14×75)
φ38
6×1 6.250×1.327
150×32 159.0×42.4 233 83 101.5 φ46
6x11/4 6.250×1.669
150×40 159.0×48.3 233 90 101.5 φ53
6x11/2 6.250×1.9
150×50 159.0×60.3 233 100 101.5 φ64
6×2 6.250×2.375
150×65 159.0×76.1 233 117 128 5/8×3-1/3
(M16×85)
φ80
6x21/2 6.250×3
150×80 159.0×88.9 233     φ92
6×3 6.250×3.5
150×100 159.0×114.3 233     φ118
6×4 6.250×4.5
150×25 165.1×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.5×1.327
150×32 165.1×42.4 248 72 106 φ46
6x11/4 6.5×1.669
150×40 165.1×48.3 248 79 106 φ53
6x11/2 6.5×1.9
150×50 165.1×60.3 248 90 106 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248 107 128 φ80
6x21/2 6.5×3
150×80 165.1×88.9 248     φ92
6×3 6.5×3.5
150×100 165.1×114.3 248     φ118
6×4 6.5×4.5
150×25 168.3×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.625×1.327
150×32 168.3×42.4 248 72 106 φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 248 79 106 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 248 90 106 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248 107 128 φ70
6x21/2 6.625×3
150×80 168.3×88.9 248     φ89
6×3 6.625×3.5
150×100 168.3×4 248     φ114
6×4 6.625×4.5
200×25 219.1×33.7 311 76 131 5/8×3-1/3
(2-M16×85)
φ38
8×1 8.625×1.327
200×32 219.1×42.4 311 83 134 φ46
8x11/4 8.625×1.669
200×40 219.1×48.3 311 90 134 φ53
8x11/2 8.625×1.9
200×50 219.1×60.3 311 100 134 φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 117 156 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311     φ89
8×3 8.625×3.5
200×100 219.1×114.3 311     φ114
8×4 8.625×4.5
250×65 273.0×76.1 379     3/4×3-1/2 (M20×90) φ80
10x21/2 10.75×3
250×80 273.0×88.9 379     φ92
10×3 10.75×3.5

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لتيهات المواسير المقلوظة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لتيهات المواسير المقلوظة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
