وصلات مواسير مرنة لنظام مواسير الجروف، جروف كوبلن

Flexible Grooved Piping System Pipe Coupling

  • جروف كوبلن، وصلات مواسير مرنة
  • جروف كوبلن، وصلات مواسير مرنة
  • جروف كوبلن، وصلات مواسير مرنة

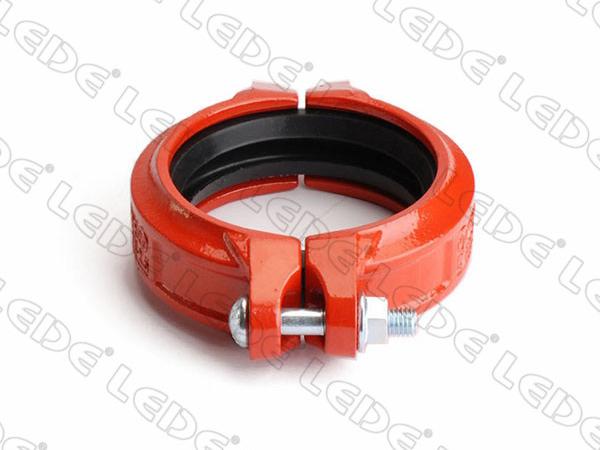

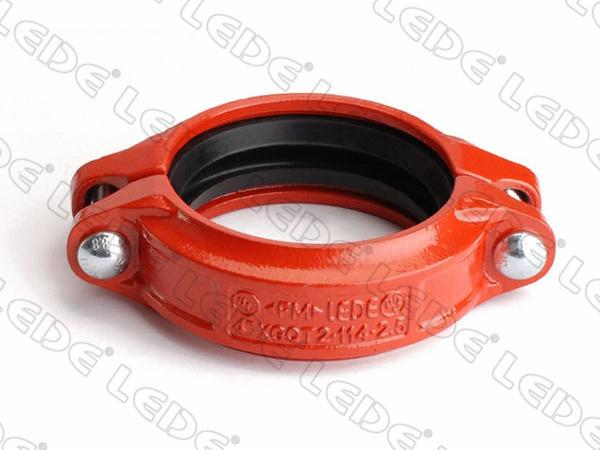

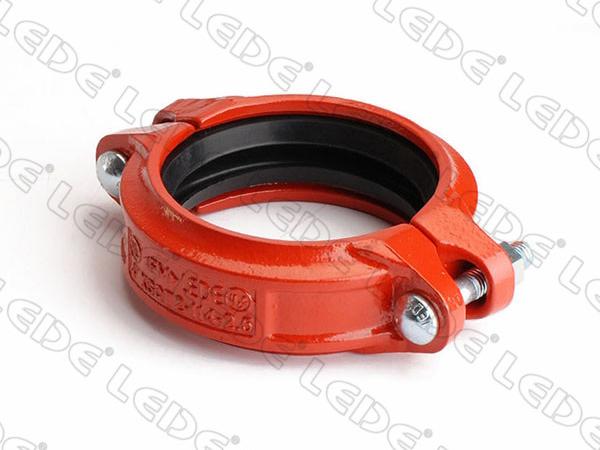

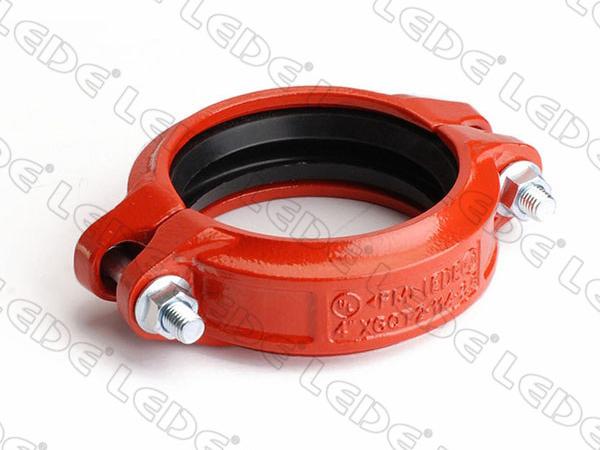

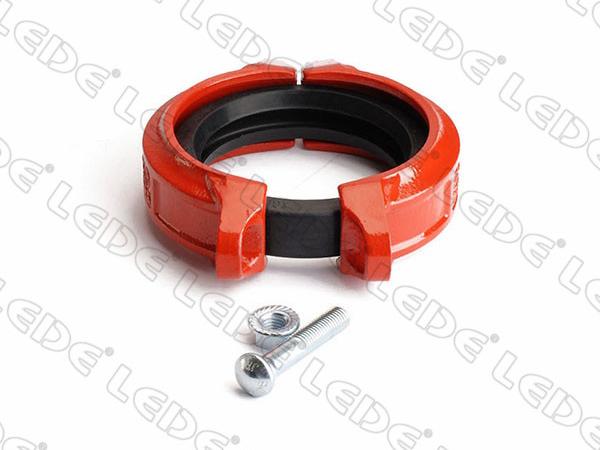

وصلات الربط المرنة لأنظمة المواسير المخددة (جروف) المناسبة للتحكم في حركة وصلة الأنبوب. الأنابيب والوصلات تربط معاً بوايطة وصلة الربط المرنة من خط المركز ضمن الحدود التي يحكمها تداخل الوصلة مع الأنبوب. نوع الأنبوب، سمك الجدار، الضغط، ومتطلبات التعليق والتمديد، علاوة على ذلك، نوع التخديد الذي تم اختياره، كلها تساهم في مقدار الحركة لنظام الأنبوب. بعد اتمام تخديد نهاية الأنبوب، فإن حشية المطاط مناسبة للشد فوق نهايات الأنابيب. يتم وضع قطعات الوصل يتم وضعها فوق الحشية، ويتم تثبيت البراغي والصواميل، ينتج مفصل محكم وبدون تسرب. الوصلات والمستلزمات مصنعة من صب حديد الدكتال، تتوافق مع معايير ASTM A536 Grade 65-45-12 ( الاستطالة المتولدة من الشد). وصلات المواسير المخددة المرنة للأغراض الخفيفة مناسبة لخدمات الحماية من الحريق، أنظمة تزويد المياه، وأنظمة المعالجة الأخرى التي تتطلب ضغط أعلى للتشغيل.

الخصائص
صممت للتطبيقات التي تصل إلى ضغط 300 باسكال وفقاً للقياس، تشكل وصلة الربط توصيل ربط الأنبوب ذو النهاية المخددة (جروف) والتقليل من الضوضاء والإهتزاز الناجم عن النقل ضمن المواسير.

1. يجب دعم أدوات الربط المرنة في التشغيل المستقيم في أقرب وقت ممكن لوصلات التوصيل، أو ضمن مسافة 1\6 من الاتساع، والمتباعدة بالتساوي.
2. الوصلات المرنة توفر الحركة المحورية أو الحركة الطولية. الحركة المتوفرة لوصلات المخددة بالرول 1\2 من أبعاد التخديد لكل ANSI/AWWA C606-06.
3. عند الضبط المسبق لمفك صواميل القدرة، يجب عدم تجاوز عزم الدوران التالي. حيث يمكن لشد الصواميل إلى تضرر المفصل.
4. خيرات الطلاء: الإيبوكسي، الطلاء، دكروميت، الجلفنة بالغمس الساخن

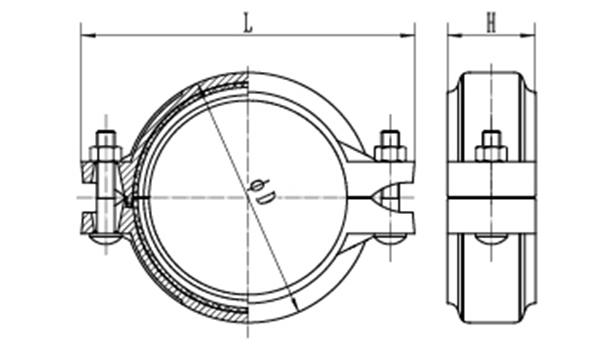

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
الوصلة الصلبة XGQT2
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي ضغط التشغيل Psi
ΦD L H بوصة لكل مم
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273.0 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75
350 355.6 410 510 75 7/8×4-1/3
(M22×110)
14 14
400 406 480 597 122 0
16 16
عرض صور أخرى للوصلات المرنة المخددة خفيفة الوزن

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لوصلات الأنابيب المخددة المرنة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لوصلات أنظمة المواسير المخددة المرنة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
