جروف كوبلن، وصلات مواسير مرنة لنظام المواسير المخددة للأغراض الشاقة
Heavy Duty Grooved Piping System Flexible Coupling
نبذة عن المنتج
وصلة ربط مرنة لنظام المواسير المخددة للأغراض الشاقة تهدف إلى التكييف مع الحركة المتحكم فيها في الوصلة. تسمح للأنبوب والوصلات مع وصلة الربط المرنة بالتمدد، الإنكماش أو الإنحراف عن خط المركز ضمن الحدود التي تحددها واجهة وصلة ربط الأنبوب. نوع الأنبوب، سمك الجدار، الضغط، التسخين ومتطلبات التمديد، علاوة على ذلك، فإن نوع الأخدود المحدد يساهم في مقدار الحركة. ويتم تخديد نهايات الأنابيب، يتم شد الحشية المطاطية المناسية لنظام الأنابيب فوق نهايات المواسير. ثم يتم وضع قطع الربط فوق الحشية، وتثبيت المسامير والصواميل، وهذا بدوره ينتج عنه وصلة أمنة ومحكمة بدون تسرب. الوصلات والمستلزمات مصنعة من صب حديد الدكتال، تتوافق مع معايير ASTM A536 Grade 65-45-12 ( الاستطالة المتولدة من الشد).
توفر وصلة ربط المخددة للأغراض الشاقة قوة مضافة لتطبيقات الضغط العالي.
الخصائص
تركيبة حديد الزهر (الدكتال)
طلاء برتقالي خالي من الرصاص (متوفر المجلفن)
حشوة الربط: درجة E EPDM (متوفر درجة النتريل T لمنتجات البترول)
الاعتماد: تتوافق مع معايير U، معايير FM، ASTM A536
الوصلات المخددة المرنة للأغراض الشاقة مناسبة لخدمات مكاغحة الحريق، أنظمة تزويد المياه وانظمة المعالجة الأخرى التي تتطلب ضغط تشغيل أعلى.

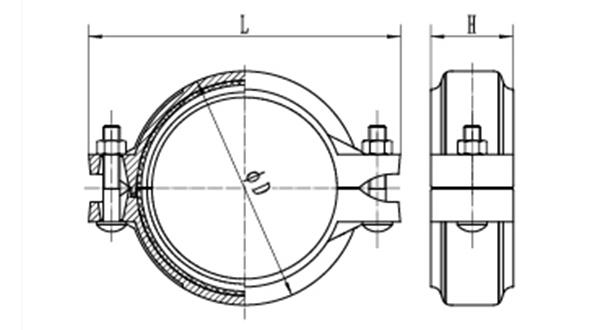

رسم توضيحي للأبعاد
| القياس الاسمي mm/in | القطر الخارجي للأنبوب (O.D) mm/in | الأبعاد | البرغي | ضغط التشغيل Psi | ||
| ΦD | L | H | بوصة لكل مم | |||
| mm | mm | mm | ||||
| 65 | 76.1 | 101.2 | 144 | 46 | 1/2×2-3/8 (M12×60) | 500 |
| 21/2 | 3 | |||||
| 80 | 88.9 | 117.4 | 157 | 46 | ||
| 3 | 3.5 | |||||
| 100 | 108 | 144.4 | 195 | 50 | 1/2×2-3/4 (M12×70) | |
| 4 | 4.25 | |||||
| 100 | 114.3 | 149.2 | 200 | 50 | ||
| 4 | 4.5 | |||||
| 125 | 133 | 172 | 231 | 50 | 5/8×3-1/8 (M16×80) | |
| 5 | 5.25 | |||||
| 125 | 139.7 | 180 | 235 | 50 | ||
| 5 | 5.5 | |||||
| 125 | 141.3 | 180.4 | 235 | 50 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 203 | 268 | 50 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 207 | 273 | 50 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 209.4 | 272 | 50 | ||
| 6 | 6.625 | |||||
| 200 | 219.1 | 276 | 347 | 58 | 3/4×4-1/3 (M20×110) | |
| 8 | 8.625 | |||||
شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لوصلات ربط مرنة لنظام المواسير المخددة للأغراض الشاقة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لوصلات ربط مرنة لنظام المواسير المخددة للأغراض الشاقة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
