وصلة ربط ميكانيكية رباعية (صليبة)

Mechanical Cross

  • وصلة ربط ميكانيكية رباعية
  • وصلة ربط ميكانيكية رباعية

نبذة عن المنتج
أنصاف أقطار وصلة الصليبة القياسية المخددة (جروف)، أنصاف أقطار وصلة الصليبة القياسية المقلوظة.

تركيبة حديد الزهر (الدكتال)
طلاء برتقالي خالي من الرصاص
تمتثل لمعايير ASTM A536
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

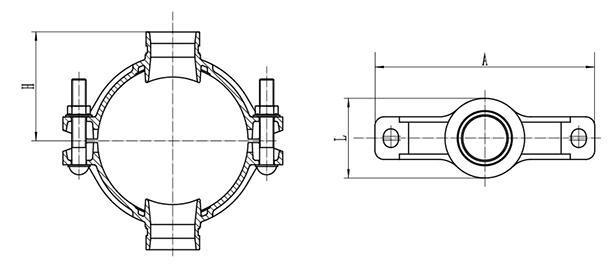

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية

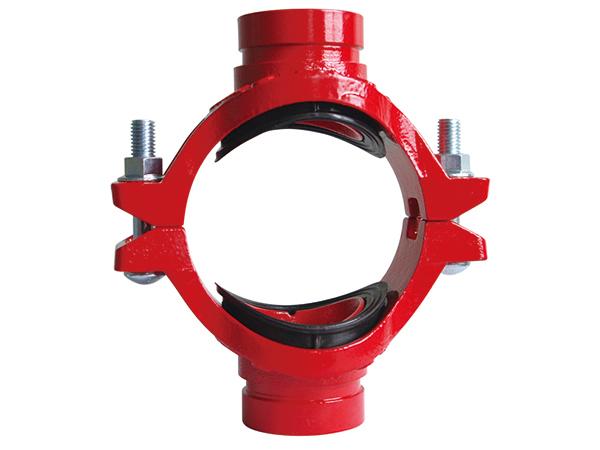

وصلة ربط ميكانيكية صليبة مخددة XGQT04
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي \ الصامولة أبعاد الثقب (mm) ضغط التشغيل Psi
A L H العدد - القياس (mm)
mm mm mm
65× 25 76.1× 33.7 139 72 73 3/8×2-1/8
(M10×55)
φ38 230
21/2x1 3× 1.327
65× 32 76.1× 42.4 139 83 73 φ46
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 139 90 75 φ53
21/2x11/2 3× 1.9
80× 32 88.9× 42.4 155 83 82 φ46
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 155 90 82 φ53
3x11/2 3.5× 1.9
80× 50 88.9× 60.3 155 100 82 φ64
3× 2 3.5× 2.375
100×50 108×60.3 167 100 92.5 1/2×3 ( M12×75) φ64
4×2 4.25×2.375
100×25 114.3×33.7 181 72 95.5 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 83 95.5 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 90 95.5 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 117 95.5 φ64
4×2 4.5×2.375
125×40 139.7×48.3 212 90 109 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 109 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212     φ70
5x21/2 5.5×3
125×40 141.3×48.3 212 90 109 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 109 φ64
5×2 5.563×2.375
125×65 141.3×76.1 212     φ70
5x21/2 5.563×3
150×50 159×60.3 233 100 118 9/16×3-1/3
(M14×85)
φ64
6×2 6.25×2.375
150×65 159×76.1 233 117 118 φ80
6x21/2 6.25×3
150×80 159×88.9 233 129 118 φ92
6×3 6.25×3.5
150×50 165.1×60.3 239 100 121 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248     φ80
6x21/2 6.5×3
150×80 165.1×88.9 248     φ92
6×3 6.5×3.5
150×50 168.3×60.3 239 100 121 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248     φ70
6x21/2 6.625×3
150×80 168.3×88.9 248     φ89
6×3 6.625×3.5
200×50 219.1×60.3 311 100 147.5 5/8×3-1/3
(M16×85)
φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 117 147.5 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311 129 147.5 φ89
8×3 8.625×3.5
200×100 219.1×108 311 143 148.5 φ104
8×4 8.625×4.25
200×100 219.1×114.3 311 153 149 φ114
8×4 8.625×4.5

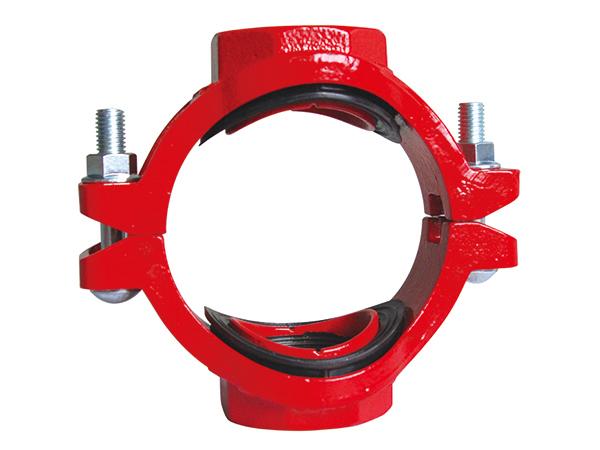

وصلة ربط ميكانيكية صليبة مقلوظة XGQT04
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي \ الصامولة أبعاد الثقب (mm) ضغط التشغيل Psi
A L H العدد - القياس (mm)
mm mm mm
65×25 76.1×33.7 139 76 60 3/8×2-1/8
(M10×55)
φ38 230
21/2x1 3×1.327
65×32 76.1×42.4 139 83 60 φ46
21/2x11/4 3×1.669
80×25 88.9×33.7 152 76 63.5 φ38
3×1 3.5×1.327
80×32 88.9×42.4 152 83 64.5 φ46
3x11/4 3.5×1.669
80×40 88.9×48.3 152 90 65.5 φ53
3x11/2 3.5×1.9
100×25 108.1×33.7 167 76 76 1/2×3
(M12×75)
φ38
4×1 4.25×1.327
100×32 108.0×42.4 167 83 76 φ46
4x11/4 4.25×1.669
100×40 108.0×48.3 167 90 76 φ53
4x11/2 4.25×1.9
100×50 108.0×60.3 167 100 78 φ64
4×2 4.25×2.375
100×25 114.3×33.7 181 76 79 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 83 79 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 90 79 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 100 83 φ64
4×2 4.5×2.375
125×25 139.7×33.7 212 76 93 φ38
5×1 5.5×1.327
125×32 139.7×42.4 212 83 93 φ46
5x11/4 5.5×1.669
125×40 139.7×48.3 212 90 93 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 93 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212     φ70
5x21/2 5.5×3
150×25 165.1×33.7 239 76 106 9/16×3-1/3
(M14×85)
φ38
6×1 6.5×1.327
150×32 165.1×42.4 239 83 106 φ46
6x11/4 6.5×1.669
150×40 165.1×48.3 239 90 106 φ53
6x11/2 6.5×1.9
150×50 165.1×60.3 239 100 106 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248     φ80
6x21/2 6.5×3
150×25 168.3×33.7 239 76 106 φ38
6×1 6.625×1.327
150×32 168.3×42.4 239 83 106 φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 239 90 106 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 239 100 106 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248     φ70
6x21/2 6.625×3
150×80 168.3×88.9 248     φ89
6×3 6.625×3.5
200×25 219.1×33.7 311 76 131 5/8×3-1/3
(M16 ×85)
φ38
8×1 8.625×1.327
200×32 219.1×42.4 311 83 134 φ46
8x11/4 8.625×1.669
200×40 219.1×48.3 311 90 134 φ53
8x11/2 8.625×1.9
200×50 219.1×60.3 311 100 134 φ64
8×2 8.625×2.375
200×65 219.1×76.1 311     φ70
8x21/2 8.625×3
200×80 219.1×88.9 311     φ89
8×3 8.625×3.5
200×100 219.1×114.3 311     φ114
8×4 8.625×4.5

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لوصلات الربط الميكانيكية الرباعية (صليبة) في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لوصلات الربط الميكانيكية الرباعية (صليبة) لنظام المواسير المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
