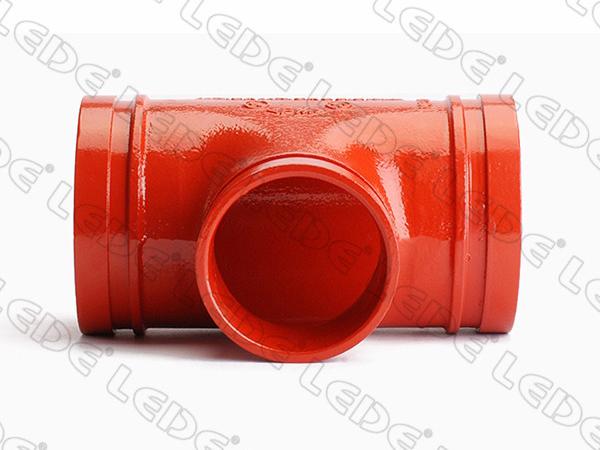

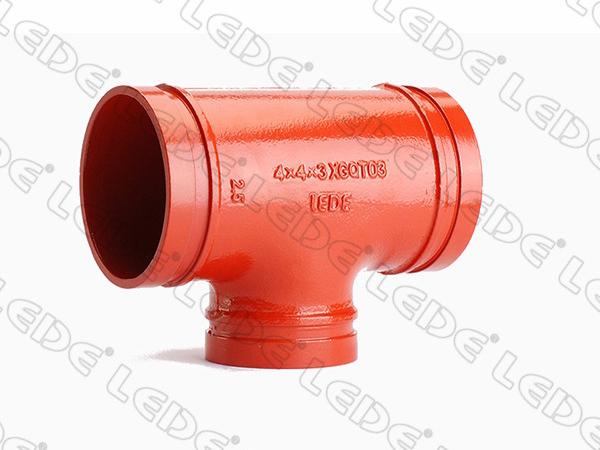

تي مسلوب للمواسير المخددة (نقاص جروف)

Grooved Pipe Reducing Tee

  • تي مسلوب للمواسير المخددة (نقاص جروف)
  • تي مسلوب للمواسير المخددة (نقاص جروف)
  • تي مسلوب للمواسير المخددة (نقاص جروف)
  • تي مسلوب للمواسير المخددة (نقاص جروف)

نبذة عن المنتج
1. تي مواسير مخددة (جروف) مصنوعة من حديد الدكتال (الزهر).
2. طلاء برتقالي خالي من الرصاص المغطى بتي الأنابيب المخددة.
3. تيهات المواسير هذه تتوافق مع معايير ASTM A536.
3. كلها مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

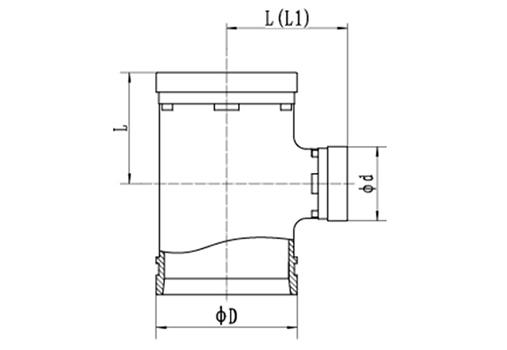

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
تي مسلوب للمواسير المخددة XGQT03
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد ضغط التشغيل Psi
L(mm) D d
L L1 L mm mm
قصير قصير (+)
50×32 60.3×42.4   70 60 42 300
2×11/4 2.375×1.669
50×40 60.3×48.3   70 60 48
2×11/2 2.375×1.9
65× 32 73×42.4   76 73 42
21/2x11/4 2.875×1.669
65× 40 73×48.3   76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3   76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4   76 76 42
21/2x11/4 3× 1.669
65× 40 76.1× 48.3   76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3   76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4   86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3   86 89 48
3x11/2 3.5× 1.9
80× 50 88.9×60.3   86 89 60
3× 2 3.5×2.375
80×65 88.9×73   86 89 73
3x21/2 3.5×2.875
80×65 88.9×76.1   86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 102 108 60
4×2 4.25×2.375
100×65 108×73 90 98* 102 108 73
4x21/2 4.25×2.875
100×65 108×76.1 90 98* 102 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 102 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 102 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 102 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 102 114 60
4×2 4.5×2.375
100×65 114.3×73 90 98* 102 114 73
4x21/2 4.5×2.875
100×65 114.3×76.1 90 98* 102 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 102 114 89
4×3 4.5×3.5
125×65 133×76.1 105 121 133 76
5x21/2 5.25×3
125×80 133×88.9 105 121 133 89
5×3 5.25×3.5
125×100 133×108 105 121 133 108
5×4 5.25×4.25
125×100 133×114.3 105 121 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 121 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 121 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 121 140 89
5×3 5.5×3.5
125×100 139.7×108 105 121 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 121 140 114
5×4 5.5×4.5
125×125 139.7×133 105 121 140 133
5×5 5.5×5.25
125×50 141.3×60.3 105 121 141 60
5×2 5.563×2.375
125×65 141.3×73 105 121 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 121 141 89
5×3 5.563×3.5
125×100 141.3×114.3 105 121 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 130 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 130 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 130 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 130 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 130 159 133
6×5 6.25×5.25
150×125 159×139.7 110 120* 130 159 140
6×5 6.25×5.5
150×50 165.1×60.3 110 120* 130 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 130 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 130 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 130 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 130 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 130 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 130 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 140 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 140 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 140 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 140 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 140 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 140 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 140 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 174 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 174 219 89
8×3 8.625×3.5
200×100 219.1×108 146 174 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 174 219 114
8×4 8.625×4.5
200×125 219.1×133 146 174 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 174 219 140
8×5 8.625×5.5
200×150 219.1×159 146 174 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 174 219 165
8×6 8.625×6.5
250×80 273×88.9 190   273 89
10×3 10.75×3.5
250×100 273×108 190   273 108
10×4 10.75×4.25
250×100 273×114.3 190   273 114
10×4 10.75×4.5
250×125 273×133 190   273 133
10×5 10.75×5.25
250×125 273×139.7 190   273 140
10×5 10.75×5.5
250×125 273×141.3 190   273 141
10×5 10.75×5.563
250×150 273×159 190   273 159
10×6 10.75×6.25
250×150 273×165.1 190   273 165
10×6 10.75×6.5
250×150 273×168.3 190   273 168
10×6 10.75×6.625
250×200 273×219.1 190   273 219
10×8 10.75×8.625
300×150 323.9×159 220   325 159
12×6 12.75×6.25
300×150 323.9×165.1 220   325 165
12×6 12.75×6.5
300×150 323.9×168.3 220   325 168
12×6 12.75×6.625
300×200 323.9×219.1 220   325 219
12×8 12.75×8.625
300×250 323.9×273 220   325 273
12×10 12.75×10.75

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لتيهات مسلوب المواسير المخددة (جروف) في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لتيهات مسلوب المواسير المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE تيهات مسلوب المواسير من حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
