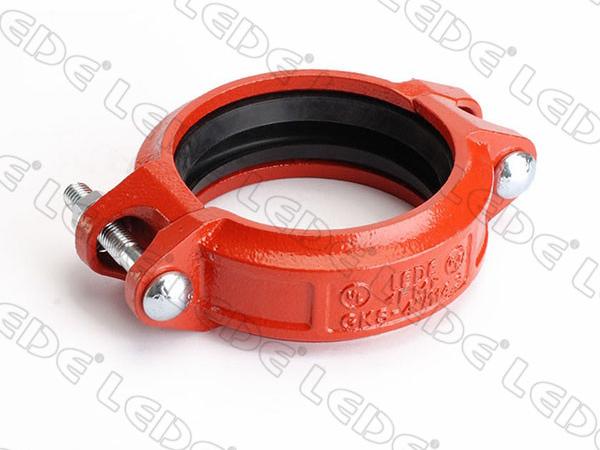

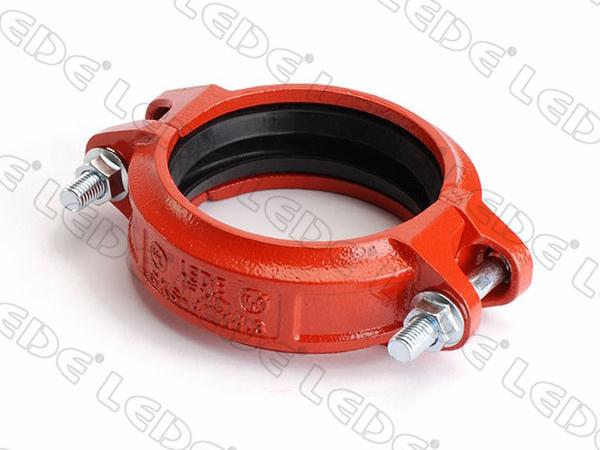

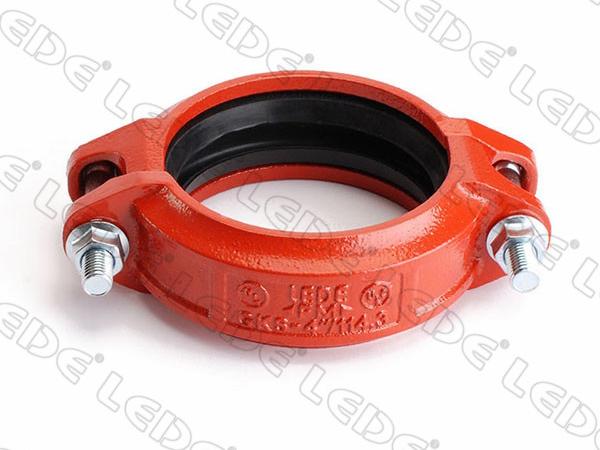

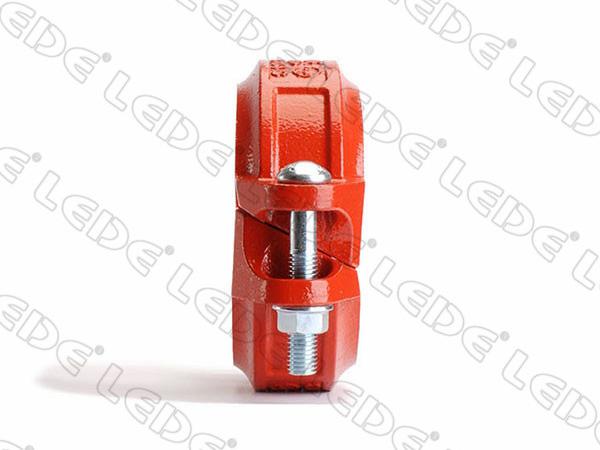

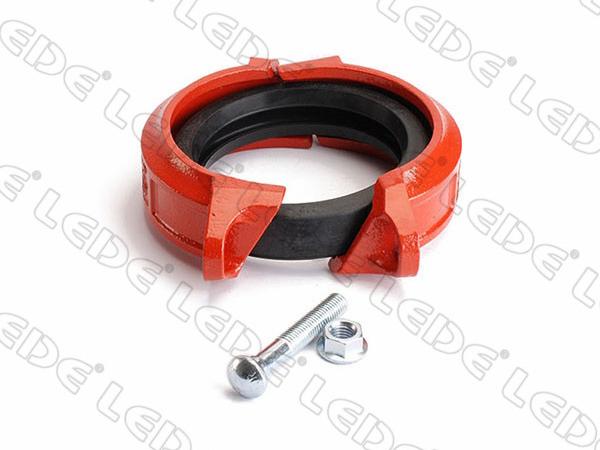

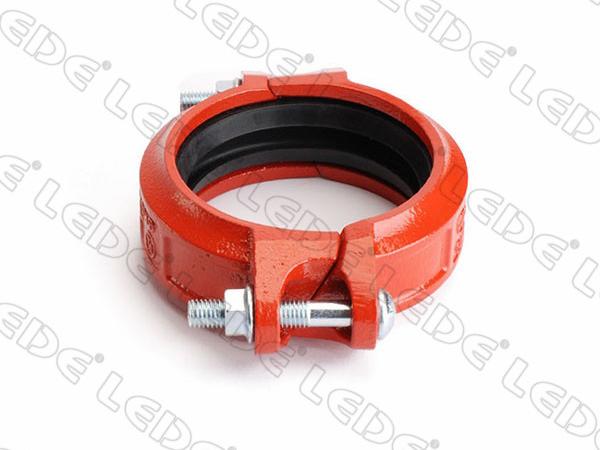

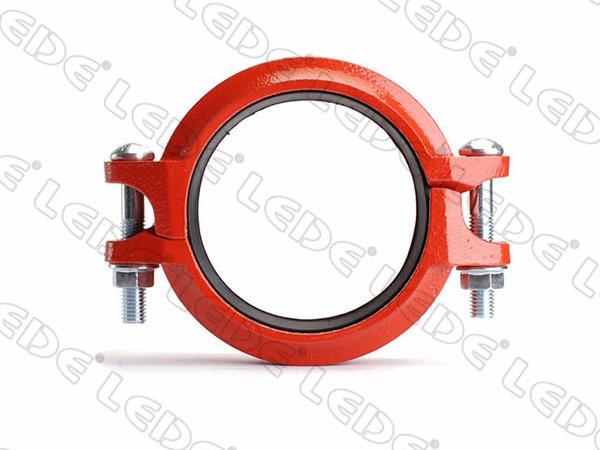

جروف كوبلن، وصلات مواسير بحشية جانبية لنظام مواسير الجروف

Angle Pad Grooved Piping System Pipe Coupling

  • جروف كوبلن، وصلات مواسير بحشية جانبية
  • جروف كوبلن، وصلات مواسير بحشية جانبية
  • جروف كوبلن، وصلات مواسير بحشية جانبية

وصلة الربط بحشية جانبية عي نوع جديد من وصلات الربط يستخدم قوة حلقة منع التسرب بالضغط وقوة الشد الذاتي الناتجة عن الضغط المتوسط لمنع التسرب. هذه الوصلة تتميز بالحجم الصغير، الوزن الخفيف، والتركيبة البسيطة. كل وصلة لديها فقط عدد 2 من البراغي، وهذا يجعلها سهلة التركيب والصيانة. يمكن اختبار التركيب بعشوائية لسهولة التشغيل. وصلة ربط بحشية جانبية مفيدة بشكل خاص في مكافحة الحريق، البنزين، وتزويد الماء، وهي تعد حل أكثر راحة واقتصادية من وصلات اللحام التقليدية.

عمر الاستخدام
يمكن استخدام الغلاف، الصواميل والبراغي لمدة 50 سنة، ويمكن استخدام حلقة منع التسرب لمدة 15 سنة.

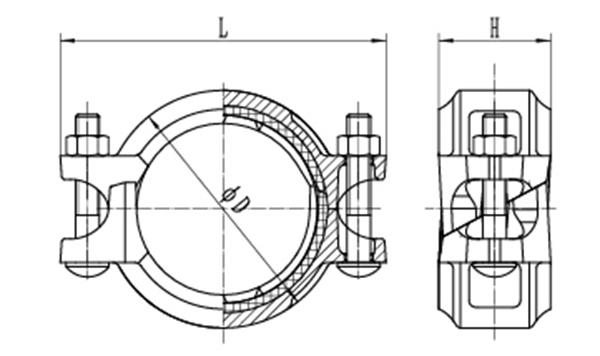

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
وصلة ربط بحشية جانبية GKS
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي ضغط التشغيل Psi
ΦD L H بوصة لكل مم
mm mm mm
25 33.7 56 96 47 3/8×2-3/8
(M10×60)
300
1 1.327
32 42.4 64 106 47
11/4 1.669
40 48.3 69 113 47
11/2 1.9
50 60.3 88 122 47
2 2.375
65 73 100 137 47 3/8×2-3/4
(M10×70)
21/2 2.875
65 76.1 100 137 47
21/2 3
80 88.9 116 154 47
3 3.5
100 114.3 142 188 52 1/2×3
(M12×75)
4 4.5
125 139.7 170 219 52 1/2×3-1/8
(M12×80)
5 5.5
125 141.3 170 219 52
5 5.563
150 159 196 244 52
6 6.25
150 165.1 197 244 52
6 6.5
150 168.3 199 246 52
6 6.625
200 219.1 262 322 66 5/8×4-3/4
(M16×120)
8 8.625
250 273 325 400 66 3/4×6-7/10
(M20×170)
10 10.75
300 323.9 376 468 67 7/8×7-1/4
(M22×185)
12 12.75
عرض صور أخرى للوصلات بحشية جانبية المرنة المخددة

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لوصلات ربط بحشية جانبية لنظام المواسير المخددة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لوصلات بحشية جانبية لنظام المواسير المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
