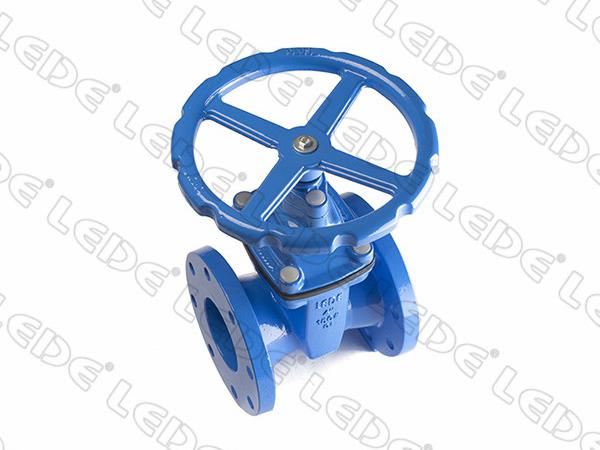

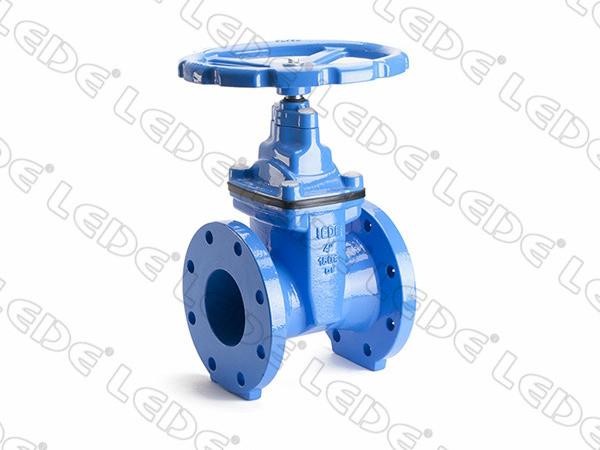

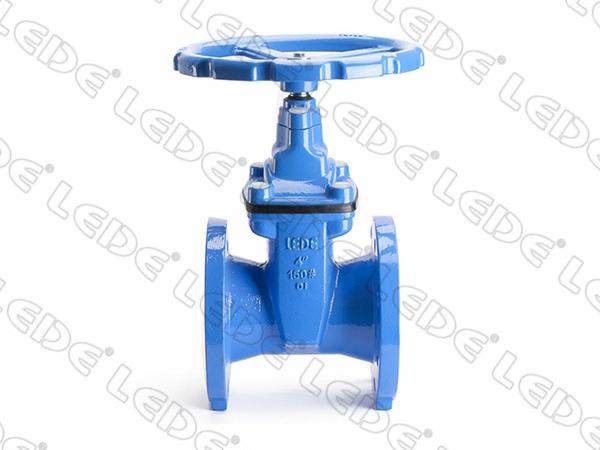

صمام بوابة بمقعد مرن NRS لنظام التحكم في تدفق الماء

Water Flow Control NRS Resilient Seated Gate Valve

  • صمام بوابة بمقعد مرن NRS لنظام التحكم في تدفق الماء
  • صمام بوابة بمقعد مرن NRS لنظام التحكم في تدفق الماء
  • صمام بوابة بمقعد مرن NRS لنظام التحكم في تدفق الماء

صمام بوابة بفلنجة NRS
الخصائص
1. صمم هذ الصمام وفقاً لأحدث التقنيات لدينا، حيث يتميز بالتركيبة البسيطة وسهولة الصيانة.
2. صمام البوابة لديه عزم منخفض وضغط عالي. الضغط يصل إلى PN40 تحت 1\3 عزم قياسي.
3. عندما يفتح الصمام بشكل كامل، فإن أجزاء منع التسرب العلوية يمكن استبدالها ضمن تزويد المياه.
4. الصمام عبارة عن قناة مستقيمة. عند الفتح الكامل للصمام، فإن القرص يترك القناة بشكل كامل، لذلك لا تترك الأوساخ ورائها، وتقلل من مقاومة التدفق.
5. السطح الخارجي والداخلي للصمام مطلية بمسحوق الإيبوكسي ذات الجودة العالية، حيث يكون طلاء الدهان مستوياً وكاملاً، تجعل صمام البوابة أمنة للاستخدام في صناعة المشرولات، صناعة الأغذية والصناعة الصيدلانية.

المواصفات الفنية
القطر الاسمي DN50-600
الضغط الاسمي PN 10/16/25/40
معايير الصمام EN1171
الطول من الوجه للوجه EN558-1 ISO5752
معايير الفلانشة EN1092-2 ISO7005-2 ASME-B16.42
معايير التخديد GB 5135.11 (اختياري) AWWA C606
معايير الاختبار EN12266 AWWA C515 GB 5135.6
نطاق درجة الحرارة 0 ~ 80C
قائمة مواصفات وأجزاء مادة صمام بوابة بمقعد مرن OS&Y
الرقم أسماء الأجزاء المواد
1 الجسم حديد الدكتال
2 الأسفين (الجزرة) حديد الدكتال + EPDM
3 صامول دوران الساق النحاس أو البرونز
4 الساق الفولاذ المقاوم للصدأ 304 أو 1Cr17Ni2Cr13
5 غلاف الحماية EPDM
6 الغطاء حديد الدكتال
7 البراغي الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
8 حلقة منع التسرب EPDM
9 قرص إنزلاقي البرونز أو POM
10 حلقات على شكل - O EPDM or NBR
11 حلقات على شكل - O EPDM or NBR
12 الغلاف العلوي حديد الديكتال
13 حشية الغطاء EPDM
14 صامولة الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
15 حلقة زنبركية مسطحة الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
16 طارة التشغيل (مقبض) حديد الدكتال
صمام بوابة بفلنجة NRS ونهاية بفلانشة فئة 14
Z41X-01 الضغط الاسميPN 10/16
الأبعاد معدل الضغط القياس (mm)
OD OK L H1 H Od
DN بوصة PN
50 2 10/16 165 125 150 256 338.5 22
65 2.5 10/16 185 145 170 256 348.5 22
80 3 10/16 200 160 180 273.5 373.5 22
100 4 10/16 220 180 190 323.5 433.5 24
125 5 10/16 250 210 200 376 501 28
150 6 10/16 285 240 210 423.5 566 28
200 8 10 340 295 230 530.5 700.5 32
16 340 295 530.5 700.5
250 10 10 400 350 250 645 845 38
16 400 355 645 845
300 12 10 455 400 270 725.5 953 40
16 455 410 725.5 953
350 14 10 505 460 290 814 1066.5 40
16 520 470 814 1074
400 16 10 565 515 310 935 1217.5 44
16 580 525 935 1225
450 18 10 615 565 330 1037 1344.5 50
16 640 585 1037 1357
500 20 10 670 620 350 1154 1489 50
16 715 650 1154 1511.5
600 24 10 780 725 390 1318 1708 50
16 840 770 1318 1738
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة 14
Z41X-01 الضغط الاسمي PN 25/40
الأبعاد معدل الضغط القياس (mm)
OD OK L H1 H Od
DN بوصة التصنيف
50 2 25 165 125 150 256 338.5 22
40 165 125 256 338.5
65 2.5 25 185 145 170 256 348.5 22
40 185 145 256 348.5
80 3 25 200 160 180 273.5 373.5 22
40 200 160 273.5 373.5
100 4 25 235 190 190 323.5 441 24
40 235 190 323.5 441
125 5 25 270 220 200 376 511 28
40 270 220 376 511
150 6 25 300 250 210 423.5 573.5 28
40 300 250 423.5 573.5
200 8 25 360 310 230 530.5 710.5 32
40 375 320 530.5 718
250 10 25 425 370 250 645 857.5 36
40 450 385 645 870
300 12 25 485 430 270 725.5 968 40
40 515 450 725.5 983
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة 03
Z41X-02 الضغط الاسمي PN 10/16
الأبعاد معدل الضغط القياس (mm)
OD OK L H1 H Od
DN بوصة PN
50 2 10/16 165 125 178 256 338.5 22
65 2.5 10/16 185 145 190 256 348.5 22
80 3 10/16 200 160 203 273.5 373.5 22
100 4 10/16 220 180 229 323.5 433.5 24
125 5 10/16 250 210 254 376 501 28
150 6 10/16 285 240 267 423.5 566 28
200 8 10 340 295 292 530.5 700.5 32
16 340 295 530.5 700.5
250 10 10 400 350 330 645 845 38
16 400 355 645 845
300 12 10 455 400 356 725.5 953 40
16 455 410 725.5 953
350 14 10 505 460 381 814 1066.5 40
16 520 470 814 1074
400 16 10 565 515 406 935 1217.5 44
16 580 525 935 1225
450 18 10 615 565 432 1037 1344.5 50
16 640 585 1037 1357
500 20 10 670 620 457 1154 1489 50
16 715 650 1154 1511.5
600 24 10 780 725 508 1318 1708 50
16 840 770 1318 1738
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة 03
Z41X-02 الضغط الاسمي PN 25/40
الأبعاد معدل الضغط القياس (mm)
OD OK L H1 H Od
DN بوصة التصنيف
50 2 25 165 125 178 256 338.5 22
40 165 125 256 338.5
65 2.5 25 185 145 190 256 348.5 22
40 185 145 256 348.5
80 3 25 200 160 203 273.5 373.5 22
40 200 160 273.5 373.5
100 4 25 235 190 229 323.5 441 24
40 235 190 323.5 441
125 5 25 270 220 254 376 511 28
40 270 220 376 511
150 6 25 300 250 267 423.5 573.5 28
40 300 250 423.5 573.5
200 8 25 360 310 292 530.5 710.5 32
40 375 320 530.5 718
250 10 25 425 370 330 645 857.5 36
40 450 385 645 870
300 12 25 485 430 356 725.5 968 40
40 515 450 725.5 983
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة AWWA C515
Z41X-03 الضغط الاسمي تصنيف 150\تصنيف 300
الأبعاد معدل الضغط القياس (mm)
OD OK L H1 H Od
DN بوصة التصنيف
50 2 150 152 120.7 178 256 332 22
300 165 127 256 338.5
65 2.5 150 178 139.7 190 256 345 22
300 190 149.4 256 351
80 3 150 191 152.4 203 273.5 369 22
300 210 168 273.5 378.5
100 4 150 229 190.5 229 323.5 438 24
300 254 200 323.5 450.5
125 5 150 254 216 254 376 503 28
300 280 235 376 516
150 6 150 279 241.3 267 423.5 563 28
300 318 269.7 423.5 582.5
200 8 150 343 298.5 292 530.5 702 32
300 381 330.2 530.5 721
250 10 150 406 362 330 645 848 36
300 445 387.4 645 867.5
300 12 150 483 431.8 356 725.5 967 40
300 520 450.9 725.5 985.5
صمام بوابة بمقعد مرن NRS ونهاية بفلانشة فئة AWWA C515 مع فلانشة قائمة بمؤشر
Z45X-04 الضغط الاسمي تصنيف 150\تصنيف 300
الأبعاد معدل الضغط القياس (mm)
OD OK L H1 H Od
DN بوصة التصنيف
100 4 150 229 190.5 229 332.5 449 305
300 254 200 332.5 461.5
125 5 150 254 216 254 385 512 305
300 280 235 385 525
150 6 150 279 241.3 267 432.5 572 305
300 318 269.7 432.5 591.5
200 8 150 343 298.5 292 527 698.5 305
300 381 330.2 527 717.5
250 10 150 406 362 330 645 848 305
300 445 387.4 645 867.5
300 12 150 483 431.8 356 722 963.5 305
300 520 450.9 722 982

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد صمام بوابة بفلنجة NRS في الصين، NRS هو صمام ذو عمود غير صاعد، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذات الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
