صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق

Fire Protection OS&Y Flanged Gate Valve

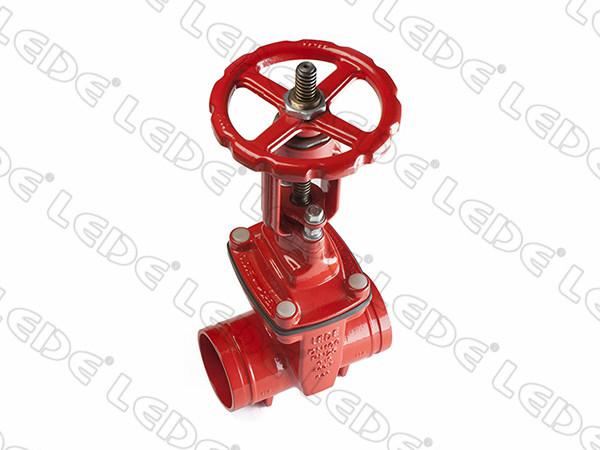

  • صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق

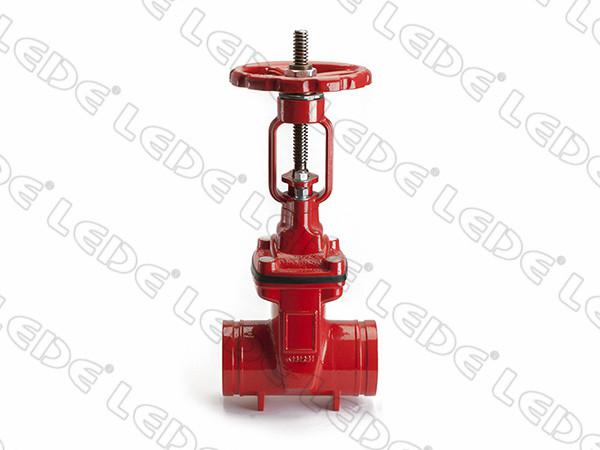

  • صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق

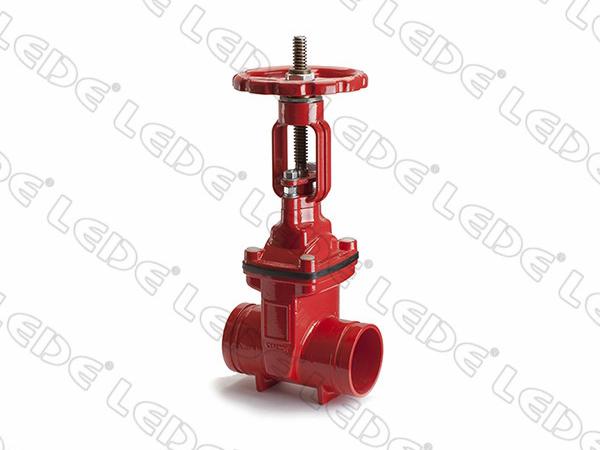

  • صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق

صمام بوابة OS&Y بمقعد مرن
الخصائص
1. صمم صمام بوابة بفلنجة OS&Y لنظام أطفاء الحريق كواحد من منتجاتنا الجديدة، يتميز بخصائص التركيبة البسيطة وسهولة الصيانة.
2. صمام البوابة لديه عزم منخفض وضغط عالي. الضغط يصل إلى PN40 تحت 1\3 عزم قياسي.
3. عندما يفتح الصمام بشكل كامل، فإن أجزاء منع التسرب العلوية يمكن استبدالها ضمن تزويد المياه.
4. الصمام عبارة عن قناة مستقيمة. عند الفتح الكامل للصمام، فإن القرص يترك القناة بشكل كامل، لذلك لا تترك الأوساخ ورائها، وتقلل من مقاومة التدفق.
5. السطح الخارجي والداخلي للصمام مطلية بمسحوق الإيبوكسي ذات الجودة العالية، حيث يكون طلاء الدهان مستوياً وكاملاً، تجعل صمام البوابة أمنة للاستخدام في صناعة المشرولات، صناعة الأغذية والصناعة الصيدلانية.

المواصفات الفنية
القطر الاسمي DN50-600
الضغط الاسمي PN 10/16/25/40
معايير الصمام EN1171
الطول من الوجه للوجه EN558-1 ISO5752
معايير الفلانشة EN1092-2 ISO7005-2 ASME-B16.42
معايير التخديد GB 5135.11 (اختياري) AWWA C606
معايير الاختبار EN12266 AWWA C515 GB 5135.6
نطاق درجة الحرارة من 0 إلى 80 درجة مئوية
قائمة مواصفات وأجزاء مادة صمام بوابة بمقعد مرن OS&Y
الرقم أسماء الأجزاء المواد
1 الجسم حديد الدكتال
2 غلاف الحماية EPDM
3 حشية الغطاء EPDM
4 الغطاء حديد الدكتال
5 البراغي الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
6 المقرن حديد الدكتال
7 الجلاند حديد الدكتال
8 طارة التشغيل (مقبض) حديد الدكتال
9 صامولة الضغط الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
10 مسمار البرغي المزدوج الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
11 حلقة زنبركية (وردة) الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
12 صامولة الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
13 حلقة زنبركية مسطحة الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
14 حلقة منع التسرب EPDM
15/16/17 حلقات على شكل - O مطاط EPDM أو NRM
18 الحشو PTFE
19/20 قرص إنزلاقي البرونز أو POM
21 صامول دوران الساق النحاس أو البرونز
22 صامولة القفل الفولاذ الكربوني المجلفن على الساخن أو الفولاذ المقاوم للصدأ
23 الأسفين (الجزرة) حديد الدكتال + EPDM
24 الساق الفولاذ المقاوم للصدأ 304 أو 1Cr17Ni2Cr13
صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 14
Z41X-01 الضغط الاسميPN 10/16
الأبعاد معدل الضغط القياس (mm)
OD OK L H H1 H Od
DN بوصة PN
50 2 10/16 165 125 150 441 358.5 420.5 22
65 2.5 10/16 185 145 170 452 359.5 429.5 22
80 3 10/16 200 160 180 478 378 462 22
100 4 10/16 220 180 190 559.5 449.5 553 24
125 5 10/16 250 210 200 674.5 549.5 677 28
150 6 10/16 285 240 210 734 591.5 747 28
200 8 10 340 295 230 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 250 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 270 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 290 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 310 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 330 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 350 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 390 2390 2000 2605 50
16 840 770 2420 2000 2605
صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 14
Z41X-01 الضغط الاسمي PN 25/40
الأبعاد معدل الضغط القياس (mm)
OD OK L H H1 H2 Od
DN بوصة PN
50 2 25 165 125 150 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 170 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 180 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 190 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 200 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 210 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 230 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 250 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 270 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 03
Z41X-02 الضغط الاسمي PN 10/16
الأبعاد معدل الضغط القياس (mm)
OD OK L H H1 H Od
DN بوصة PN
50 2 10/16 165 125 178 441 358.5 420.5 22
65 2.5 10/16 185 145 190 452 359.5 429.5 22
80 3 10/16 200 160 203 478 378 462 22
100 4 10/16 220 180 229 559.5 449.5 553 24
125 5 10/16 250 210 254 674.5 549.5 677 28
150 6 10/16 285 240 267 734 591.5 747 28
200 8 10 340 295 292 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 330 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 356 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 381 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 406 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 432 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 457 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 508 2390 2000 2605 50
16 840 770 2420 2000 2605
صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة 03
Z41X-02 الضغط الاسمي PN 25/40
الأبعاد معدل الضغط القياس (mm)
OD OK L H H1 H2 Od
DN بوصة PN
50 2 25 165 125 178 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 190 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 203 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 229 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 254 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 267 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 292 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 330 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 356 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
صمام بوابة بمقعد مرن OS&Y ونهاية بفلانشة فئة AWWA C515
Z41X-03 الضغط الاسمي تصنيف 150\تصنيف 300
الأبعاد معدل الضغط القياس (mm)
OD OK L H H1 H2 Od
DN بوصة التصنيف
50 2 150 152 120.7 178 434.5 358.5 420.5 22
300 165 127 441 358.5 420.5
65 2.5 150 178 139.7 190 448.5 359.5 429.5 22
300 190 149.4 454.5 359.5 429.5
80 3 150 191 152.4 203 473.5 378 462 22
300 210 168 483 378 462
100 4 150 229 190.5 229 564 449.5 553 24
300 254 200 576.5 449.5 553
125 5 150 254 216 254 676.5 549.5 677 28
300 280 235 689.5 549.5 677
150 6 150 279 241.3 267 731 591.5 747 28
300 318 269.7 750.5 591.5 747
200 8 150 343 298.5 292 907 735.5 938 32
300 381 330.2 926 735.5 938
250 10 150 406 362 330 1103.5 900.5 1161 36
300 445 387.4 1123 900.5 1161
300 12 150 483 431.8 356 1287 1045.5 1353 40
300 520 450.9 1305.5 1045.5 1353

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد صمام بوابة بفلنجة OS&Y في الصين، OS&Y تعني البرغي الخارجي وصمام المقرن، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذات الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
