وصلة مسلوب رباعية للمواسير المخددة (جروف)

Grooved Reducing Cross Pipe Fittings

  • وصلة مسلوب رباعية للمواسير المخددة
  • وصلة مسلوب رباعية للمواسير المخددة
  • وصلة مسلوب رباعية للمواسير المخددة

الخصائص
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM والتصديق المشترك للمصنع لخدمة 300 PSI.
تركيبة حديد الزهر (الدكتال) المتوافقة مع معايير ASTM A536
الأبعاد المتوافقة مع معايير ANSI B 16.4 CLASS 125
القلوظة NPT وفقاً لمعايير ANSI/ASME B1.20.1.

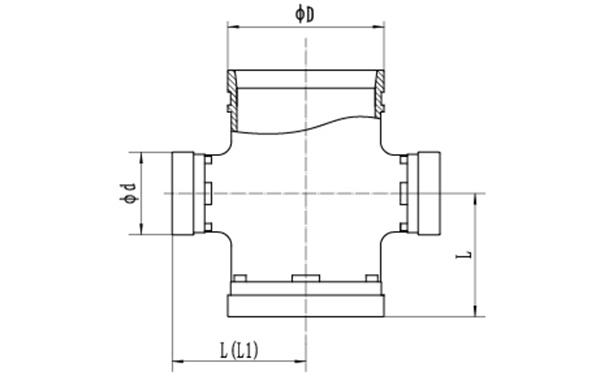

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
وصلة مسلوب رباعية للمواسير المخددة XGQT05
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد ضغط التشغيل Psi
L(mm) D d
L L1 mm mm
65× 32 73×42.4 76 73 42 300
21/2x11/4 2.875×1.669
65× 40 73×48.3 76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3 76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4 76 76 42
21/2x1/4 3× 1.669
65× 40 76.1× 48.3 76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3 76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4 86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 86 89 48
3x11/2 3.5× 1.9
80×50 88.9×60.3 86 89 60
3×2 3.5×2.375
80×65 88.9×76.1 86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 108 60
4×2 4.25×2.375
100×65 108×76.1 90 98* 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 60
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 114 89
4×3 4.5×3.5
125×65 133×76.1 105 133 76
5x21/2 5.25×3
125×80 133×88.9 105 133 89
5×3 5.25×3.5
125×100 133×108 105 133 108
5×4 5.25×4.25
125×100 133×114.3 105 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 140 89
5×3 5.5×3.5
125×100 139.7×108 105 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 140 114
5×4 5.5×4.5
125×50 141.3×60.3 105 141 60
5×2 5.563×2.375
125×65 141.3×73 105 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 141 89
5×3 5.563×3.5
125×100 141.3×108 105 141 108
5×4 5.563×4.25
125×100 141.3×114.3 105 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 159 133
6×5 6.25×5.25
150×50 165.1×60.3 110 120* 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 219 89
8×3 8.625×3.5
200×100 219.1×108 146 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 219 114
8×4 8.625×4.5
200×125 219.1×133 146 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 219 140
8×5 8.625×5.5
200×150 219.1×159 146 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 219 165
8×6 8.625×6.5
عرض صور وصلات مسلوب رباعية للمواسير المخددة أخرى

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد للوصلات مسلوب رباعية للمواسير المخددة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة للوصلات مسلوب رباعية للمواسير المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
