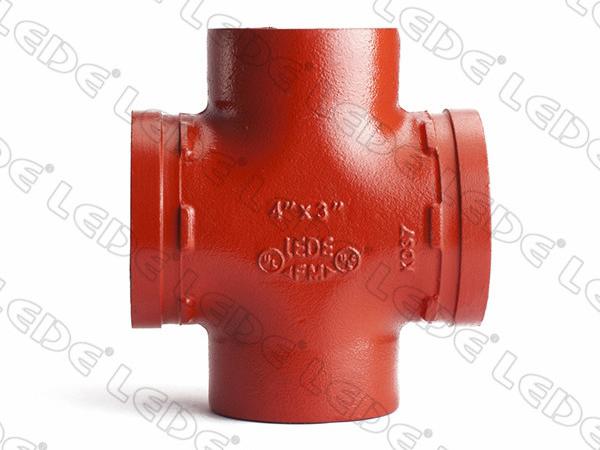

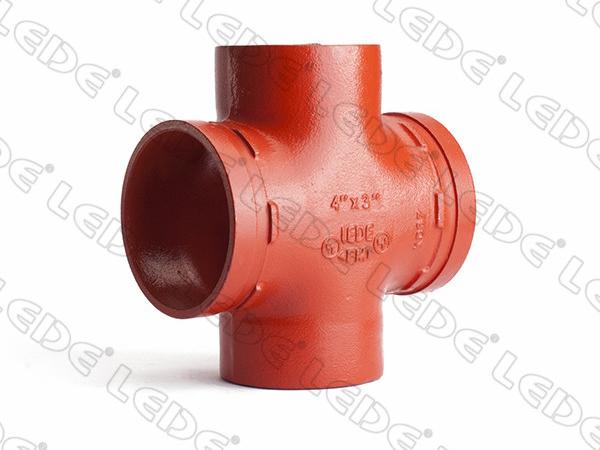

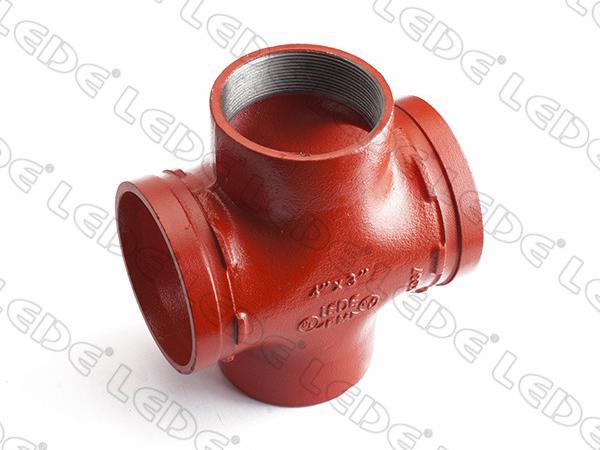

وصلة مسلوب رباعية مقلوظة للمواسير

Threaded Reducing Cross Pipe Fittings

  • وصلة مسلوب رباعية مقلوظة للمواسير
  • وصلة مسلوب رباعية مقلوظة للمواسير
  • وصلة مسلوب رباعية مقلوظة للمواسير

الخصائص
مدرجة وفقاً لمعايير معمل اندر رايتر UL، والتصديق المشترك للمصنع لخدمة 230 PSI.
تركيبة حديد الزهر (الدكتال) المتوافقة مع معايير ASTM 126 CLASS B
الأبعاد المتوافقة مع معايير ANSI B 16.4 CLASS 125
القلوظة NPT وفقاً لمعايير ANSI/ASME B1.20.1.

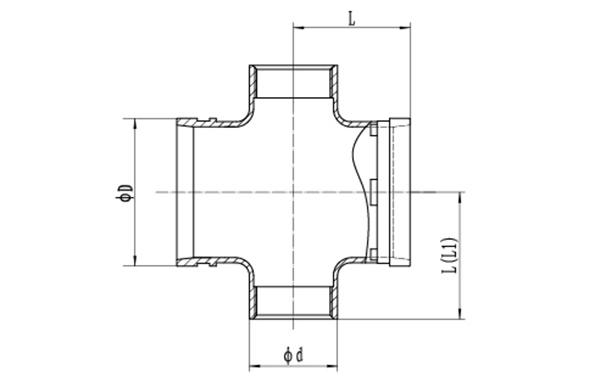

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
وصلة مسلوب رباعية مقلوظة XGQT05
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد ضغط التشغيل Psi
L D d
L L1 mm mm
50×25 60.3×33.7 70 60 43 230
2×1 2.375×1.327
50×32 60.3×42.4 70 60 52
2x11/4 2.375×1.669
50×40 60.3×48.3 70 60 58
2x11/2 2.375×1.9
65×25 73.0×33.7 76 73 43
21/2x1 2.875×1.327
65×32 73.0×42.4 76 73 52
21/2x11/4 2.875×1.669
65×40 73.0×48.3 76 73 58
21/2x11/2 2.875×1.9
65×50 73.0×60.3 76 73 70
21/2x2 2.875×2.375
65×25 76.1×33.7 76 76 43
21/2x1 3×1.327
65×32 76.1×42.4 76 76 52
21/2x11/4 3×1.669
65×40 76.1×48.3 76 76 58
21 / 2 ×1 1 / 2 3×1.9
65×50 76.1×60.3 76 76 70
21/2x2 3×2.375
80×25 88.9×33.7 86 89 43
3×1 3.5×1.327
80×32 88.9×42.4 86 89 52
3x11/4 3.5×1.669
80×40 88.9×48.3 86 89 58
3x11/2 3.5×1.9
80×50 88.9×60.3 86 89 70
3×2 3.5×2.375
80×65 88.9×76.1 86 89 86
3x21/2 3.5×3
100×50 108.0×60.3 90 98* 108 70
4×2 4.25×2.375
100×65 108.0×76.1 90 98* 108 86
4x21/2 4.25×3
100×80 108×88.9 90 98* 108 99
4×3 4.25×3.5
100×25 114.3×33.7 90 98* 114 43
4×1 4.5×1.327
100×32 114.3×42.4 90 98* 114 52
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 58
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 70
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 86
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 114 99
4×3 4.5×3.5
125×40 139.7×48.3 105 140 58
5x11/2 5.5×1.9
125×50 139.7×Rc2 105 140 70
5×2 5.5×2.375
125×65 139.7×76.1 105 140 86
5x21/2 5.5×3
125×80 139.7×88.9 105 140 99
5×3 5.5×3.5
125×100 139.7×114.3 105 140 124
5×4 5.5×4.5
125×40 141.3×48.3 105 141 58
5x11/2 5.563×1.9
125×50 141.3×60.3 105 141 70
5×2 5.563×2.375
125×65 141.3×73 105 141 86
5x21/2 5.563×2.875
125×80 141.3×88.9 105 141 99
5×3 5.563×3.5
125×100 141.3×114.3 105 141 124
5×4 5.563×4.5
150×50 159.0×60.3 110 120* 159 70
6×2 6.250×2.375
150×65 159.0×76.1 110 120* 159 86
6x21/2 6.25×3
150×80 159.0×88.9 110 120* 159 99
6×3 6.25×3.5
150×100 159×114.3 110 120* 159 124
6×4 6.25×4.5
150×40 165.1×48.3 110 120* 165 58
6x11/2 6.5×1.9
150×50 165.1×60.3 110 120* 165 70
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 86
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 165 99
6×3 6.5×3.5
150×100 165.1×114.3 110 120* 165 124
6×4 6.5×4.5
150×40 168.3×48.3 110 120* 168 58
6x11/2 6.625×1.9
150×50 168.3×60.3 110 120* 168 70
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 86
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 168 99
6×3 6.625×3.5
150×100 168.3×Rc4 110 120* 168 124
6×4 6.625×4.5
200×50 219.1×60.3 146 219 70
8×2 8.625×2.375
200×50 219.1×76.1 146 219 86
8x21/2 8.625×3
200×80 219.1×88.9 146 219 99
8×3 8.625×3.5
200×100 219.1×114.3 146 219 124
8×4 8.625×4.5

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد للوصلات وصلات مسلوب رباعية مقلوظة المخددة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة للوصلات مسلوب رباعية مقلوظة المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
