وصلة رباعية للمواسير المخددة (جروف)

Grooved Pipe Cross

  • وصلة رباعية للمواسير المخددة (جروف)
  • وصلة رباعية للمواسير المخددة (جروف)
  • وصلة رباعية للمواسير المخددة (جروف)
  • وصلة رباعية للمواسير المخددة (جروف)

الخصائص
أنصاف أقطار وصلة الصليبة القياسية المخددة (المستقيمة)
تركيبة حديد الزهر (الدكتال)
طلاء برتقالي خالي من الرصاص
تمتثل لمعايير ASTM A536
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

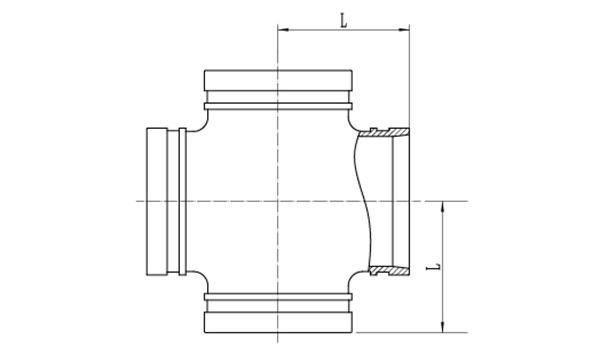

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
صليبة مخددة (جروف) XGQT05
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد ضغط التشغيل Psi
L(mm)
قصير قياسي
50 60.3 70 83 300
2 2.375
65 73 76 95
21 / 2 2.875
65 76.1 76 95
21 / 2 3
80 88.9 86 108
3 3.5
100 108 102 127
4 4.25
100 114.3 102 127
4 4.5
125 133 121 140
5 5.25
125 139.7 121 140
5 5.5
150 159 130 165
6 6.25
150 165.1 130 165
6 6.5
150 168.3 140 165
6 6.625
200 219.1 174 197
8 8.625
250 273 215 229
10 10.75
300 323.9 245 254
12 12.75

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لوصلات الرباعية لربط الأنابيب المخددة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لوصلات الرباعية لربط الأنابيب المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
