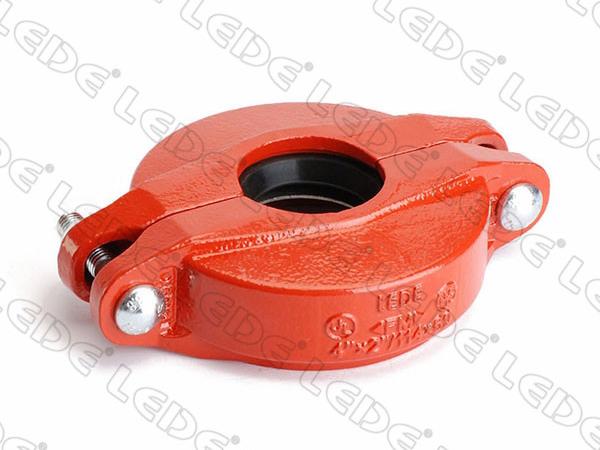

جروف كوبلن، وصلات مواسير مرنة لمسلوب / نقاص جروف

Grooved Piping System Reducing Flexible Coupling

  • جروف كوبلن، وصلات مواسير مرنة لمسلوب / نقاص جروف
  • جروف كوبلن، وصلات مواسير مرنة لمسلوب / نقاص جروف
  • جروف كوبلن، وصلات مواسير مرنة لمسلوب / نقاص جروف

نبذة عن المنتج

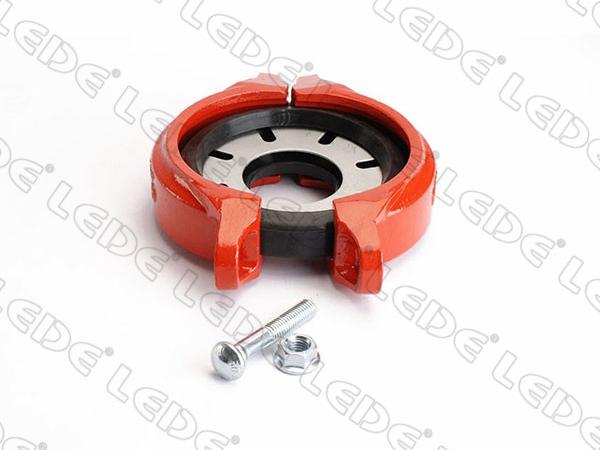

صممت وصلة مسلوب مرنة لنظام المواسير المخددة لتوفير التوصيل المحكم للأنابيب وتخفض (أو تزيد) من قياس الأنابيب. تعد الملحق التحويلي المتوافق مع القياسات المختلفة من الأنابيب من خلال جهاز واحد. بعد اتمام تخديد نهاية الأنبوب، فإن حشية المطاط مناسبة للشد فوق نهايات الأنابيب. يتم وضع قطعات الوصل يتم وضعها فوق الحشية، ويتم تثبيت البراغي والصواميل، ينتج مفصل محكم وبدون تسرب.

الخصائص
تركيبة حديد الزهر (الدكتال)
طلاء برتقالي خالي من الرصاص
متوافقة مع معايير ASTM A536
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

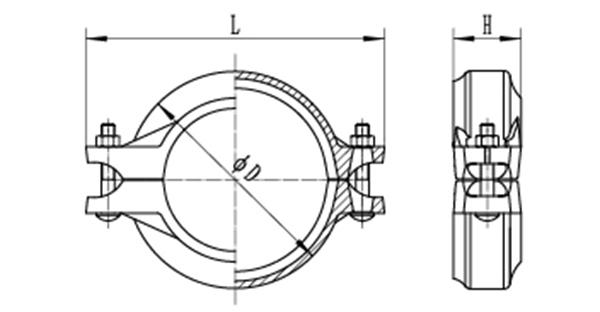

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
وصلة مسلوب مرنة XGQT3
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي ضغط التشغيل Psi
ΦD L H بوصة لكل مم
mm mm mm
50×40 60.3×48.3 82 130 46 3/8×2-1/8
（ M10×55 ）		 300
2x11/2 2.375×1.9
65×25 73×33.7 97 151 46
21/2x1 2.875×1.327
65×32 73×42.4 97 151 46
21/2x11/4 2.875×1.669
65×40 73×48.3 97 151 46
21/2x11/2 2.875×1.9
65×50 73×60.3 97 151 46
21/2x2 2.875×2.375
65×50 76.1×60.3 107 151 46
21/2x2 3×2.375
80×40 88.9×48.3 112 166.6 46 1/2×2-5/8
(M12×65)
3x11/2 3.5×1.9
80×50 88.9×60.3 123.6 166.6 46
3×2 3.5×2.375
80×65 88.9×73.0 123.6 166.6 46
3x21/2 3.5×2.875
80×65 88.9×76.1 123.6 166.6 46
3x21/2 3.5×3
100×50 114.3×60.3 151.2 200 50
4×2 4.5×2.375
100×65 114.3×73.0 151.2 200 50
4x21/2 4.5×2.875
100×65 114.3×76.1 151.2 200 50
4x21/2 4.5×3.0
100×80 114.3×88.9 151.2 200 50
4×3 4.5×3.5
125×100 141.3×114.3 167 230 52 5/8×3-1/8
(M16×80)
5×4 5.563×4.5
150×80 165.1×88.9 197 275 52
6×3 6.5×3.5
150×100 165.1×114.3 197 275 52
6×4 6.5×4.5
150×65 168.3×73 199.4 275 52
6×21/2 6.525×2.875
150×80 168.3×88.9 199.4 275 52
6×3 6.525×3.5
150×100 168.3×114.3 199.4 275 52
6×4 6.525×4.5
150×100 168.3×141.3 199.4 275 52
6×5 6.625×5.563
200×150 219.1×168.3 258 336 58 3/4×4-1/3
(M20×110)
8×6 8.625×6.525

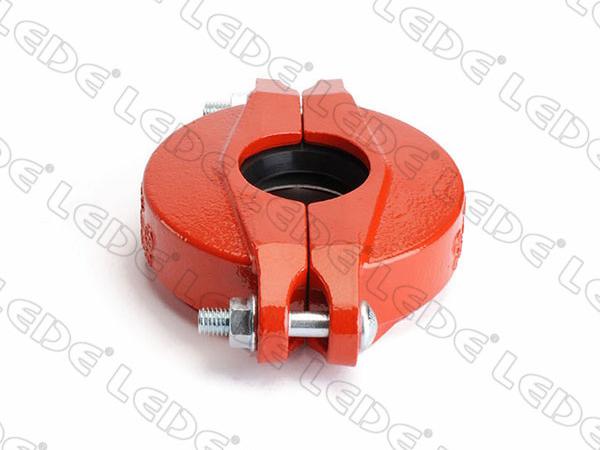

عرض صور أخرى للوصلات المسلوب المرنة لنظام المواسير المخددة

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لوصلات المسلوب المرنة لنظام المواسير المخددة في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لوصلات المسلوب المرنة لنظام المواسير المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
