قسام ميكانيكال جروف (تيهات مواسير لنظام مواسير الجروف)

Grooved Piping System Mechanical Tee

  • قسام ميكانيكال جروف (تيهات مواسير لنظام مواسير الجروف)
  • قسام ميكانيكال جروف (تيهات مواسير لنظام مواسير الجروف)
  • قسام ميكانيكال جروف (تيهات مواسير لنظام مواسير الجروف)
  • قسام ميكانيكال جروف (تيهات مواسير لنظام مواسير الجروف)

نبذة عن المنتج

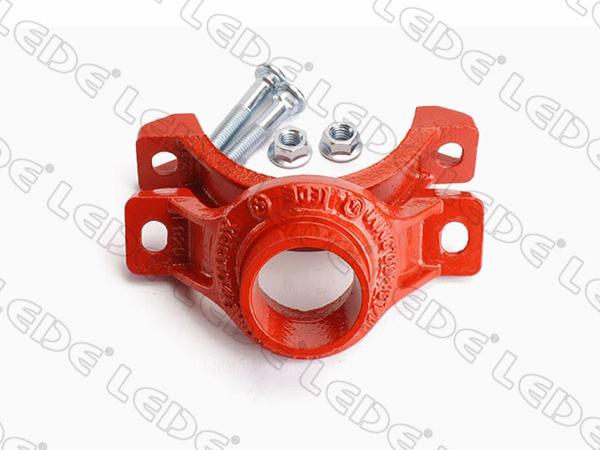

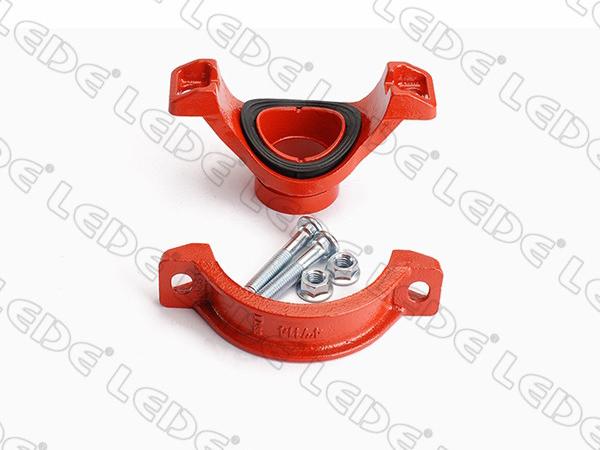

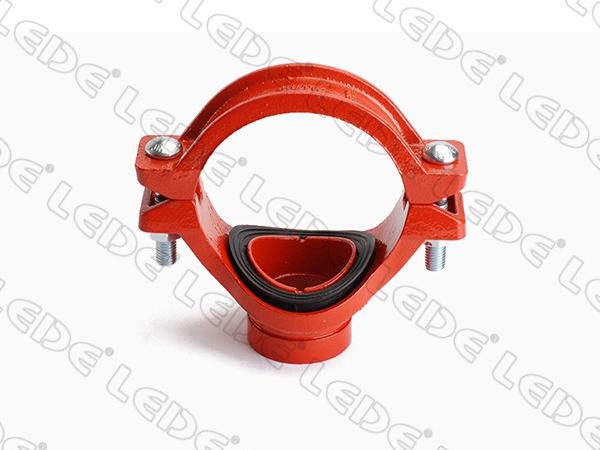

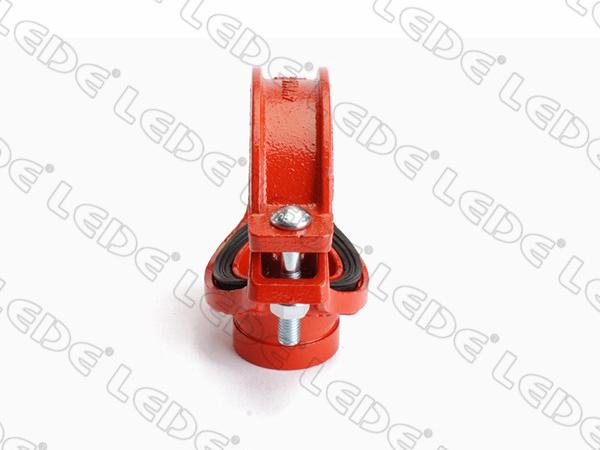

يستخدم تي الربط الميكانيكي من الوصلات عوضاً عن وصلات الصب للتدفق الكامل. تي ربط ميكانيكي لنظام المواسير المخددة (جروف) مشكل بالصب من حديد الزهر (الدكتال) في نصفين متساوين: واحد هو المخرج والأخر هو الشريط.

يتم حفر ثقب كبير الحجم أو قطع الأنبوب في موقع التفرع أو الجهاز المطلوب. يتم تجميع تي ربط ميكانيكي حول الأنبوب، تموضع الطوق داخل الفجوة، ويتم إرفاقها بحشية المطاط المحكمة المناسبة لأنظمة الأنابيب الخاصة. ومن ثم يتم تثبيت البراغي، وهذا يجعل من التفرع أكثر إحكاماً.

تم تصميم تي الربط الميكانيكي للتوصيل المباشر لنظام الأنابيب. فتحات التوصيل مزودة بقلوظة الأنبوب الأنثى (FPT) أو الأنابيب المخددة (جروف). وصلات المواسير هذه توفر اليد العاملة المصممة لتوفير المرونة الممتازة وتوفر في التكلفة لأعمال المقاولات، من ناحية اليد العاملة والمواد.

الخصائص
تركيبة حديد الزهر (الدكتال)
طلاء برتقالي خالي من الرصاص
تمتثل لمعايير ASTM A536
مدرجة وفقاً لمعايير معمل اندر رايتر UL، معتمدة من FM

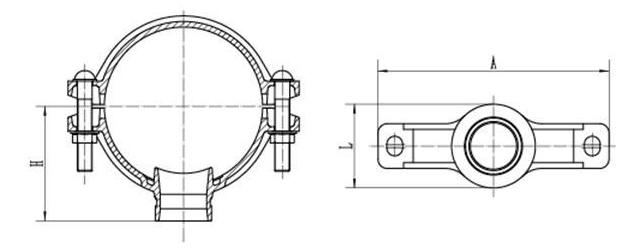

رسم توضيحي للأبعاد
رسم توضيحي للأبعاد
المواصفات الفنية
تي ربط ميكانيكي مخدد XGQT04
القياس الاسمي mm/in القطر الخارجي للأنبوب (O.D) mm/in الأبعاد البرغي أبعاد الثقب (mm) ضغط التشغيل Psi
A L H العدد - القياس (mm)
mm mm mm
50× 25 60.3× 33.7 120 64 70 3/8×2
(M10×50)
φ38 300
2× 1 2.375× 1.327
50× 32 60.3× 42.4 120 72 70 φ46
2x11/4 2.375× 1.669
50× 40 60.3× 48.3 120 72 70 φ46
2x11/2 2.375× 1.9
65× 25 73× 33.7 139 64 73 3/8×2-1/8
(M10×55)
φ38
21/2x1 2.875× 1.327
65× 32 73× 42.4 139 72 73 φ46
21/2x11/4 2.875× 1.669
65× 40 73× 48.3 139 79 75 φ53
21/2x11/2 2.875× 1.9
65× 25 76.1× 33.7 139 64 73 φ38
21/2x1 3× 1.327
65× 32 76.1× 42.4 139 72 73 φ46
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 139 79 75 φ53
21/2x11/2 3× 1.9
80×25 88.9×33.7 155 64 82 φ38
3× 1 3.5× 1.327
80× 32 88.9× 42.4 155 72 82 φ46
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 155 79 82 φ53
3x11/2 3.5× 1.9
80× 50 88.9× 60.3 155 90 82 φ64
3× 2 3.5× 2.375
100×50 108×60.3 172 90 92.5 1/2×2-5/8
(M12×65)
φ64
4×2 4.25×2.375
100×65 108×76.1 172     φ80
4x21/2 4.25×3
100×25 114.3×33.7 181 64 95.5 φ38
4× 1 4.5×1.327
100×32 114.3×42.4 181 72 95.5 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 79 95.5 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 90 95.5 φ64
4×2 4.5×2.375
100×65 114.3×73 181     φ70
4x21/2 4.5×2.875
100×65 114.3×76.1 181     φ70
4x21/2 4.5×3
100×80 114.3×88.9 181     φ89
4×3 4.5×3.5
125×40 133×48.3 205 90 105.5 1/2×3
(M12×75)
φ53
5x11/2 5.25×1.9
125×50 133×60.3 205 100 105.5 φ64
5×2 5.25×2.375
125×65 133×76.1 205 117 105.5 φ80
5x21/2 5.25×3
125×80 133×88.9 205 129 105.5 φ92
5×3 5.25×3.5
125×40 139.7×48.3 212 90 109 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 109 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212     φ70
5x21/2 5.5×3
125×80 139.7×88.9 212     φ89
5×3 5.5×3.5
125×100 139.7×114.3 212     φ114
5×4 5.5×4.5
125×40 141.3×48.3 212 90 109 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 109 φ64
5×2 5.563×2.375
125×80 141.3×88.9 212     φ89
5×3 5.563×3.5
125×100 141.3×114.3 212     φ111
5×4 5.563×4.5
150×50 159×60.3 233 100 118 9/16×3
(M14×75)
φ64
6×2 6.25×2.375
150×65 159×76.1 233     φ80
6x21/2 6.25×3
150×80 159×88.9 233     φ92
6×3 6.25×3.5
150×100 159.0×108.0 233 143 119.5 φ104
6×4 6.25×4.25
150×100 159.0×114.3 233     φ111
6×4 6.25×4.5
150×50 165.1×60.3 239 100 121 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248     φ80
6× 2 1 / 2 6.5×3
150×80 165.1×88.9 239     φ92
6×3 6.5×3.5
150×100 165.1×108 239 143 122 φ104
6×4 6.5×4.25
150×100 165.1×114.3 239     φ114
6×4 6.5×4.5
150×32 168.3×42.4 248 72 121 5/8×3-1/3
(M16×85)
φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 248 79 121 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 239 100 121 9/16×3-1/3
(M14×85)
φ64
6×2 6.625×2.375
150×65 168.3×73 239
6x21/2 6.625×2.875
150×65 168.3×76.1 239     φ70
6x21/2 6.625×3
150×80 168.3×88.9 239     φ89
6×3 6.625×3.5
150×100 168.3×114.3 239     φ114
6×4 6.625×4.5
200×50 219.1×60.3 311 100 147.5 5/8×3-1/3
(M16×85)
φ64
8×2 8.625×2.375
200×65 219.1×76.1 311     φ70
8x21/2 8.625×3
200×80 219.1×88.9 311     φ89
8×3 8.625×3.5
200×100 219.1×108 311 143 148.5 φ104
8×4 8.625×4.25
200×100 219.1×114.3 311     φ114
8×4 8.625×4.5
200×125 219.1×133 311 168 149 φ129
8×5 8.625×5.25
200×125 219.1×139.7 311 178 149 φ135
8×5 8.625×5.5
250×100 273×114 379     3/4×3-1/2
(M20×90)
φ104
10×4 10.75×4.5
250×150 273×165.1 379 197.6 178 φ155
10×6 10.75×6.5

شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لتيهات المواسير لنظام مواسير الجروف (قسام ميكانيكال جروف) في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لتيهات نظام المواسير المخددة، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
