تي ربط ميكانيكي بقامطة على شكل U
U-Bolt Mechanical Tee
نبذة عن المنتج
تم تصميم تي الربط الميكانيكي للتوصيل المباشر لنظام الأنابيب. فتحات التوصيل مزودة بقلوظة الأنبوب الأنثى (FPT) أو الأنابيب المخددة (جروف). وصلات المواسير هذه توفر اليد العاملة المصممة لتوفير المرونة الممتازة وتوفر في التكلفة لأعمال المقاولات، من ناحية اليد العاملة والمواد. عند استخدام تي الربط الميكانيكي بقامطة على شكل U، لا تتطلب توفير اللهب لقطع فتحة الثقب أو تجميع بتي ربط ميكانيكي، وهذا ما يجعلها الخيار المفضل لسوق الصيانة، الأصلاح والفحص الشامل (MRO) والتزويد. تم تصميم نوع أصغر بقامطة على شكل U لتحقيق التدفق لرأس رشاش أو جهاز واحد، مثل مقياس الحرارة أو مقياس الضغط.
الخصائص
1. قد يتسبب الشد الزائد لمسمار على شكل U على الأنبوب ذو الجدار الرقيق إلى التسبب في التشوه أو الضرر لكلاً من الأنبوب أو الوصلة، وينتج عن ذلك فشل ربط الوصلة.
2. متوفر حشيات EPDM بمواصفات قياسية (-34 درجة مئوية) -30 فهرنهايت (+110 درجة مئوية) +230 فهرنهايت. الخيارات: حشية السيليكون (-40 درجة مئوية) -40 فهرنهايت، (+117 درجة مئوية) +240 فهرنهايت.
3. خيرات الطلاء النهائي: الإيبوكسي، طلاء Dacromet ، الجلفنة بالغمس الساخن.
4. المسامير على شكل U تتوافق مع معايير ASTM A183.

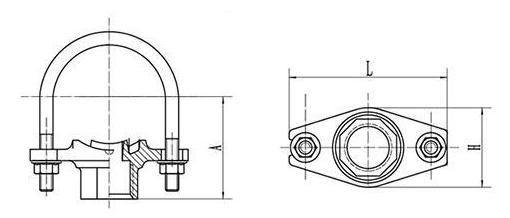

| القياس الاسمي mm/in | قطر فتحة الأنبوب mm/in | الأبعاد | مسمار على شكل U (mm) | ضغط التشغيل Psi | ||
| A | L | H | ||||
| mm | mm | mm | ||||
| 25×15 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | 300 |
| 1×1/2 | 0.98 | |||||
| 25×20 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | |
| 1×3/4 | 0.98 | |||||
| 32×15 | 30.00 | 53 | 89 | 56 | 3/8×3-1/8 (M10×78) | |
| 11/4x1/2 | 1.18 | |||||
| 32×20 | 30.00 | 53 | 89 | 56 | ||
| 11/4x3/4 | 1.18 | |||||
| 32×25 | 30.00 | 56 | 89 | 56 | ||
| 11/4x1 | 1.18 | |||||
| 40×15 | 30.00 | 55 | 89 | 56 | ||
| 11/2x1/2 | 1.18 | |||||
| 40×20 | 30.00 | 55 | 89 | 56 | ||
| 11/2x3/4 | 1.18 | |||||
| 40×25 | 30.00 | 58 | 89 | 56 | ||
| 11/2x1 | 1.18 | |||||
| 50×15 | 30.00 | 64 | 98 | 56 | 3/8×3-3/5 (M10×92) | |
| 2x1/2 | 1.18 | |||||
| 50×20 | 30.00 | 64 | 98 | 56 | ||
| 2x3/4 | 1.18 | |||||
| 50×25 | 30.00 | 67 | 98 | 56 | ||
| 2×1 | 1.18 | |||||
| 65×15 | 30.00 | 69 | 111 | 56 | 3/8×4-1/4 (M10×108) | |
| 21/2x1/2 | 1.18 | |||||
| 65×20 | 30.00 | 69 | 111 | 56 | ||
| 21/2x3/4 | 1.18 | |||||
| 65×25 | 30.00 | 72 | 111 | 56 | ||
| 21/2x1 | 1.18 | |||||
| 80×25 | 30.00 | 80.5 | 128 | 56 | 3/8×4-5/16 (M10×135) | |
| 3×1 | 1.18 | |||||
شركة LEDE تصمم وتصنع وصلات ربط نظام المواسير المخددة (جروف)، وتعد مصنع ومزود رائد لتيهات الربط الميكانيكي بقامطة على شكل U في الصين، حيث توفر وصلات المواسير المخددة ومنتجات التحكم في التدفق لنظام الحماية من الحريق ونظام تزويد المياه. هناك قياسات مختلفة لتيهات الربط الميكانيكي بقامطة على شكل U، مصنوعة وفقاً لمعايير UL، CE، ISO، الخ. مجهزة بمعدات تشغل ذات نمط أوتوماتيكي كامل وخبرة في التصنيع، توفر شركة LEDE وصلات أنابيب حديد الزهر (الديكتال) ذو الجودة العالية، علاوة على ذلك، توفير حلول مكافحة الحرائق وتزويد المياه المخصصة وفقاً لاحتياجات العميل.
